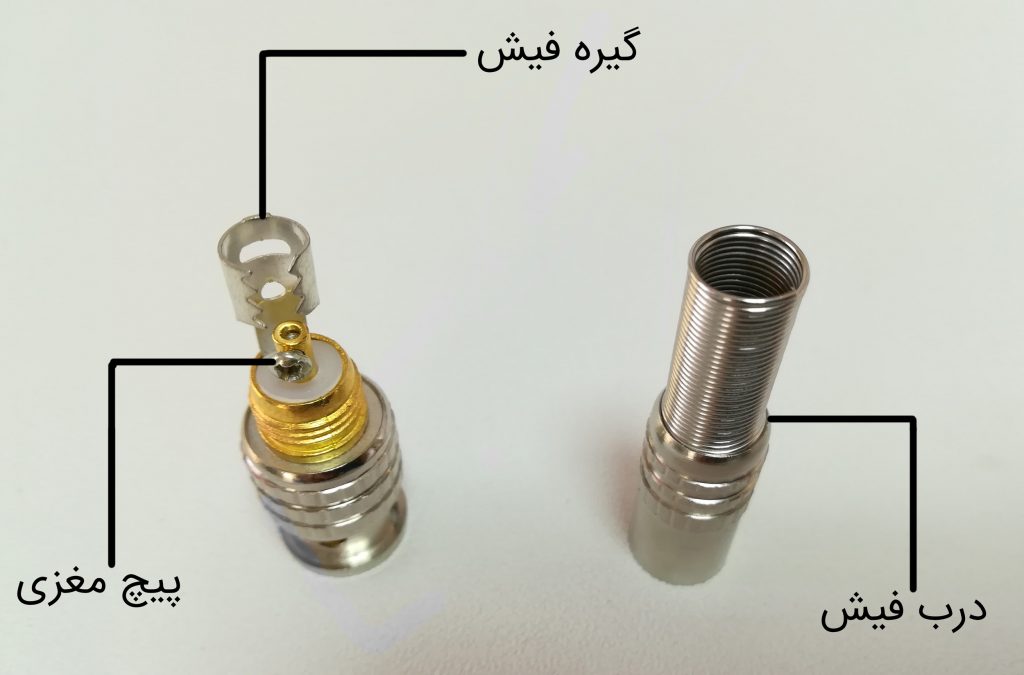

Security Systems Training Platformهمانطور که می دانید برای اتصال دوربین های آنالوگ و HD به DVR از کابل کواکسیال استفاده می شود و برای اتصال کابل کواکسیال به دوربین ها از فیش BNC استفاده می کنیم ، در ادامه یک نمونه از فیش BNC را همراه با اجزاء آن مشاهده می کنید.
فیش های BNC به سه دسته تقسیم می شوند :

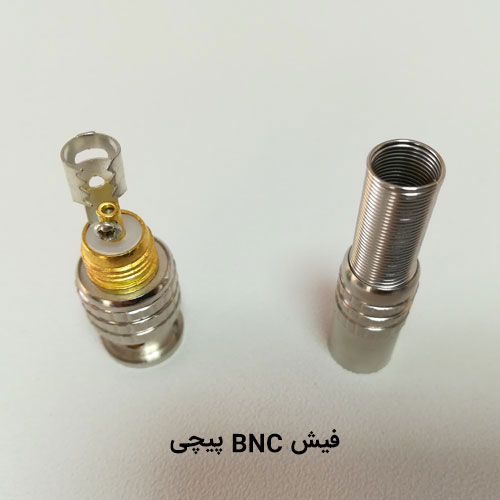

- فیش BNC پیچی

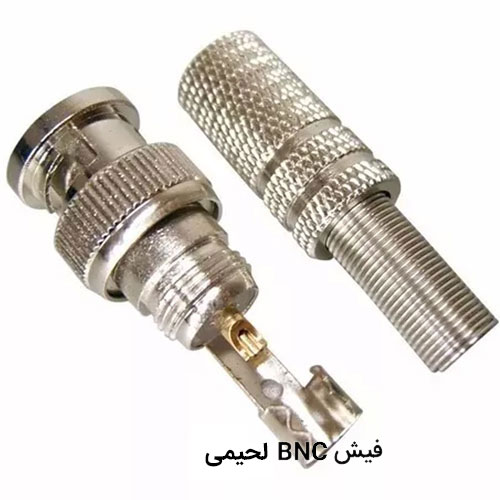

- فیش BNC لحیمی

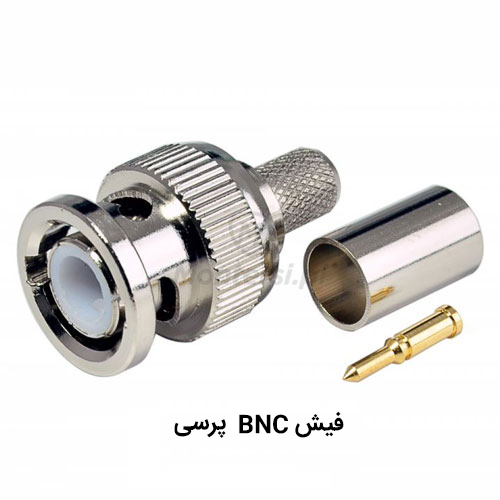

- فیش BNC پرسی

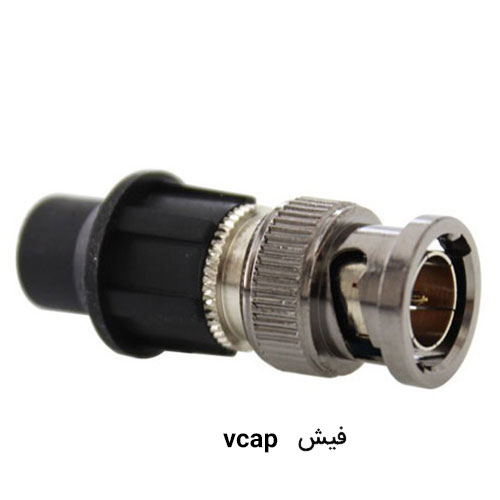

- فیش vcap
-
در این مقاله قصد داریم به شما نحوه ی اتصال فیش BNC پیچی را آموزش دهیم.
برای اتصال این فیش ها به سیم چین ، پیچ گوشتی ، استریپر و پرس نیاز داریم.

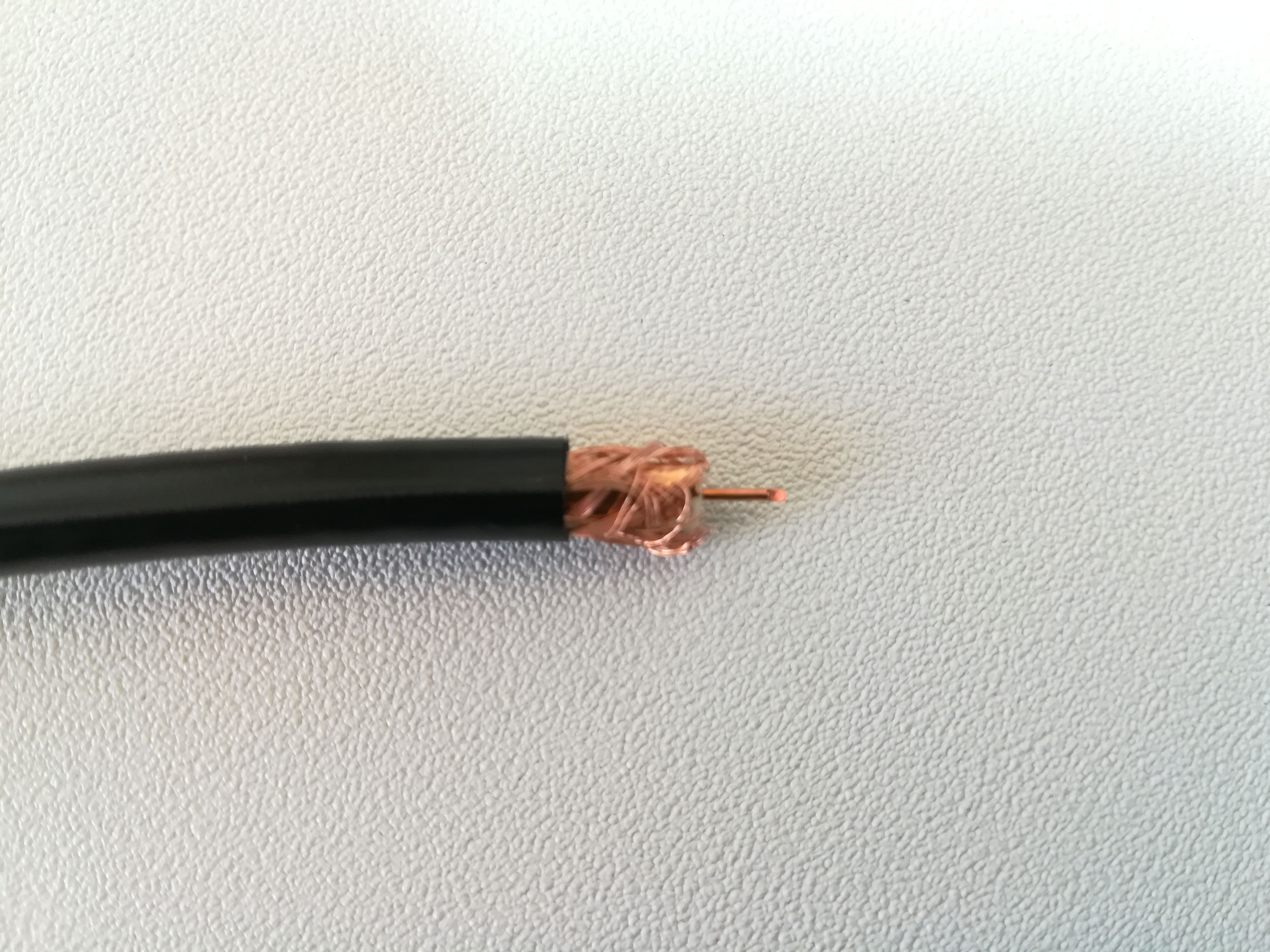

- در ابتدا روکش کابل کواکسیال را به وسیله استریپر جدا می کنیم .
۲.سپس کابل کواکسیال را از درب فیش عبور می دهیم.
۳.پیچ مغزی و گیره ی فیش را باز می کنیم.
۴.قسمت مغزی کابل را وارد فیش BNC کرده و پیچ آن را سفت میکنیم.
۵.گیره ی فیش را با پرس سفت میکنیم و درب فیش را می بندیم.
توجه کنید که گیره فیش دقیقا روی شیلد کابل کواکسیال سفت شود وهیچ اتصالی بین شیلد ومغزی کابل بر قرار نشود.برای اطمینان از عدم اتصال شیلد ومغزی بهتر است از چسب برق استفاده کنیم.
